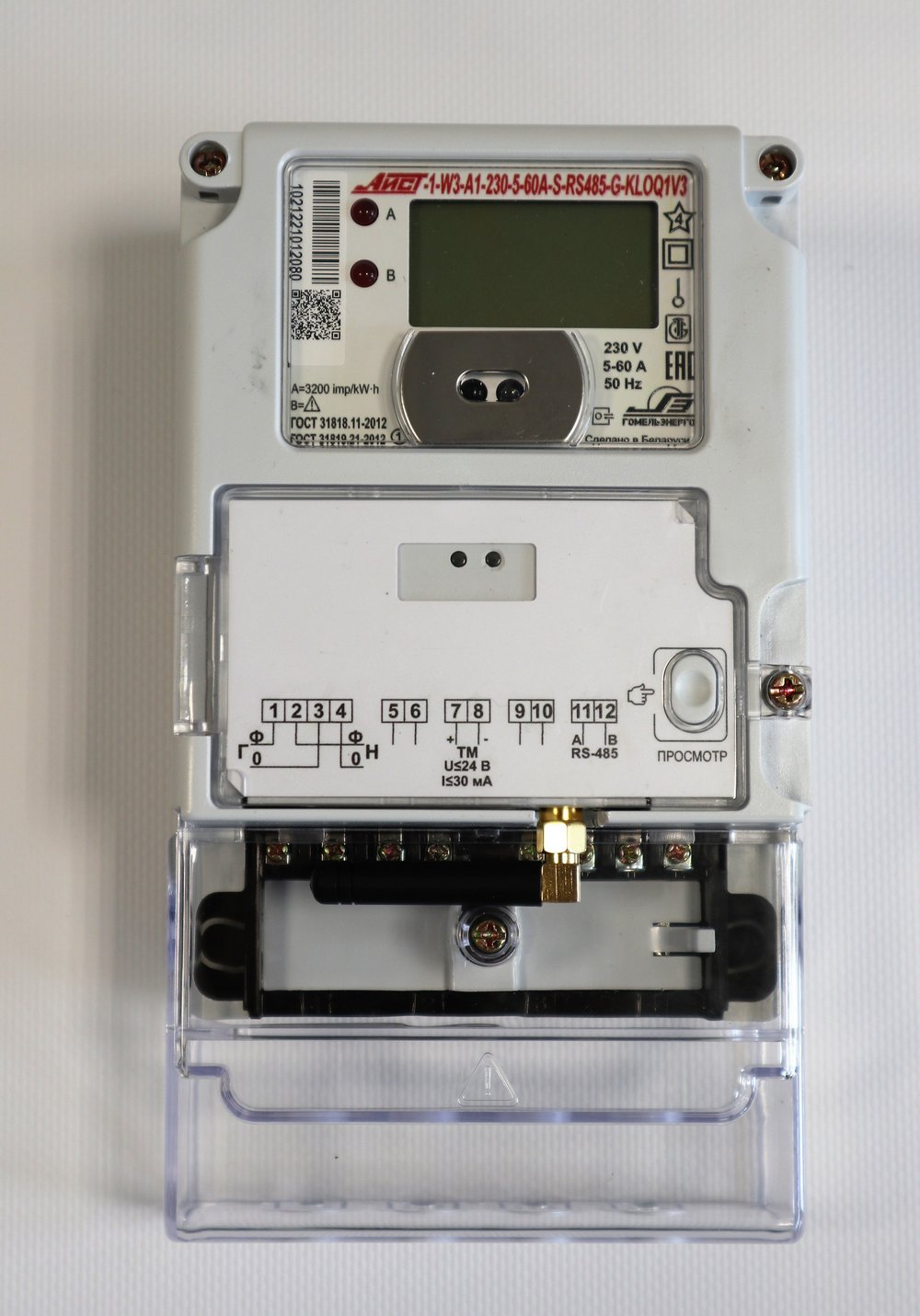

АИСТ-1 в корпусном исполнении W3

Счётчик электроэнергии однофазный многофункциональный.

Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность. Монтируется в учётно-распределительный щиток.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации.

Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).

Основные и дополнительные интерфейсы связи.

оптопорт по ГОСТ IEC 61107-2011

проводной интерфейс RS-485

проводной интерфейс CAN

проводной интерфейс Ethernet

радиоинтерфейс 433 МГц

радиоинтерфейс 868 МГц

радиоинтерфейс 2400 МГц

радиоинтерфейс WiFi

радиоинтерфейс GSM/GPRS с передачей данных стандартов GPRS, 3G, 4G/LTE (работа с двумя SIM-картами, возможность подключения внешней антенны)

комбинированный GSM-модуль с поддержкой GPRS и NB-IoT (работа с двумя SIM-картами, возможность подключения внешней антенны)

Ключевые особенности

Функция управления наружным освещением по графику.

Учёт количества электроэнергии нарастающим итогом суммарно и раздельно, независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

Прозрачная крышка зажимов.

Электронные пломбы на корпусе и крышке зажимов.

Жидкокристаллический дисплей с подсветкой для просмотра измеряемой информации.

Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика.

Аппаратная блокировка встроенного реле управления нагрузкой.

Широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);

Возможность перехода на летнее / зимнее время (отключена по умолчанию);

Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев);

Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут;

Поддерживаемые протоколы передачи данных по всем интерфейсам: «МИРТЕК», СПОДЭС (СТО 34.01-5.1‑006‑2019);

журналы событий: количество записей в каждом журнале — 500 событий.

Характеристики

Класс точности по ГОСТ 31819.21-2012                 1

Класс точности по ГОСТ 31819.22-2012                 1

Номинальное напряжение                                       220 В или 230 В

Диапазон напряжений питания                              от 0,75 Uном до 1,2 Uном

Частота измерительной сети                                   (50±7,5) Гц

Базовый (номинальный) ток                                    5 А, или 10 А

Максимальная сила тока                                          60 А, 80 А или 100 А

Диапазон постоянной счётчика

по активной энергии                                                 от 800 до 3200 имп/(кВт·ч)

Стартовый ток                                                             12,5 мА для счётчиков с базовым током 5 А

25 мА для счётчиков с базовым током 10 А

Диапазон рабочих температур                               от -40 до +70 °С

Срок службы счётчика (не менее)                          30 лет

Наработка на отказ (не менее)                               200000 ч

Структура обозначений
