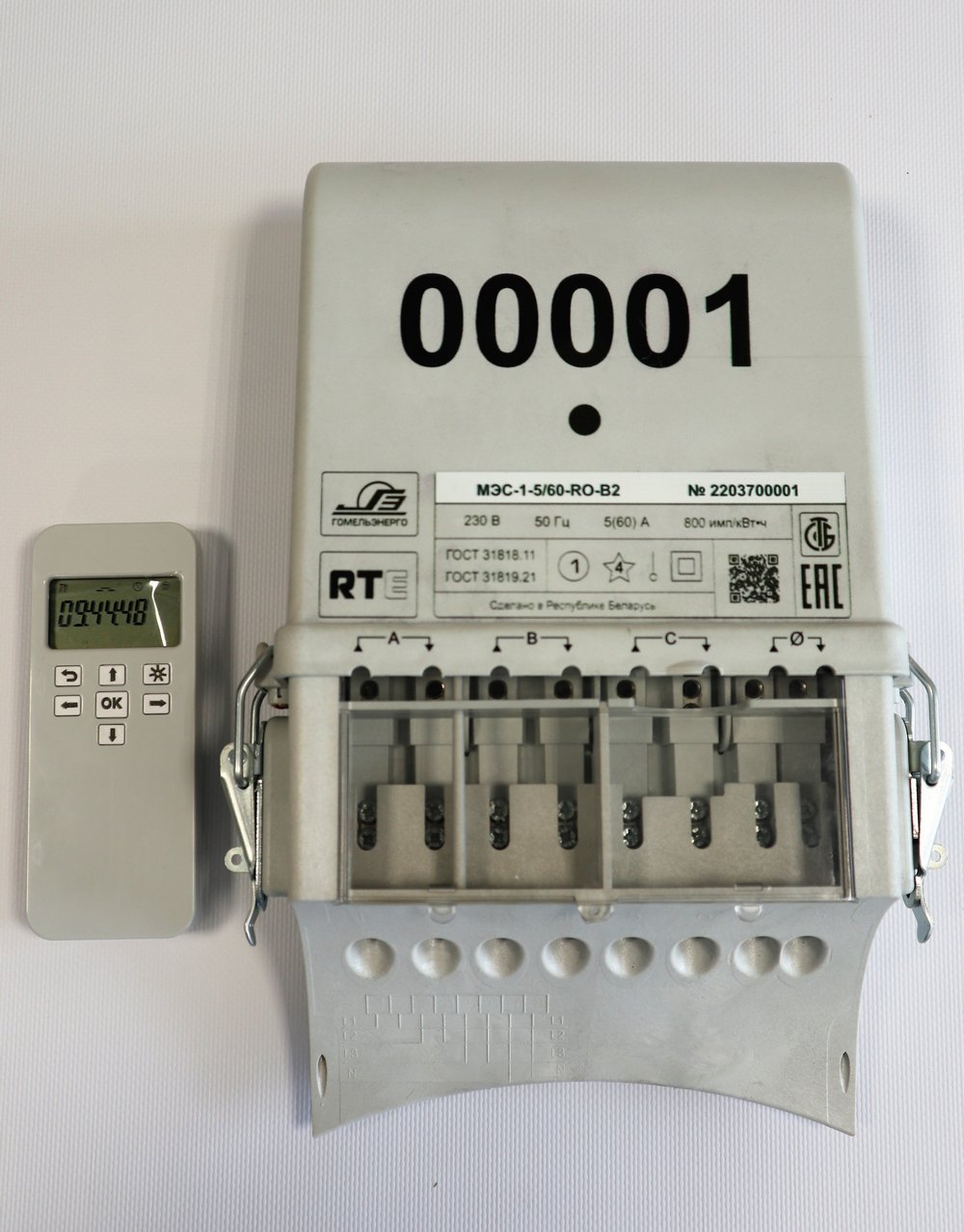

МЭС-1 в корпусном исполнении B2 (сплит)

Счётчик электроэнергии однофазный многофункциональный.

Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность.

Имеет раздельные измерительный блок и модуль отображения информации.

Монтируется на опору.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации.

Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).

Основные и дополнительные интерфейсы связи.

оптопорт по ГОСТ IEC 61107-2011

радиоинтерфейс

Ключевые особенности

Конструкция корпуса позволяет быстро и безопасно провести монтаж/демонтаж измерительного модуля на опоре.

Учёт количества электроэнергии нарастающим итогом суммарно и раздельно, независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

Прозрачная крышка зажимов.

Электронные пломбы на корпусе и крышке зажимов.

Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика.

Широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);

Настраиваемый профиль нагрузки

Характеристики

Номинальное напряжение (Uном), В                                                                   230

Расширенный рабочий диапазон напряжений, Uном                                     от 0,9 до 1,1

Установленный рабочий диапазон напряжений, Uном                                   от 0,7 до 1,2

Номинальная частота сети fномин, Гц                                                                 50

Диапазон изменения частоты сети, Гц                                                                50±2,5

Базовый (максимальный ток) Iб (Iмакс), А                                                          5(60); 5(100)

Порог чувствительности счетчиков, Iб                                                                 0,004

Количество тарифов                                                                                                от 1 до 4

Количество тарифных зон                                                                                      от 1 до 48

Количество суточных графиков тарификации                                                   от 1 до 12

Количество тарифных сезонов                                                                              от 1 до 12

Количество тарифных годовых расписаний                                                       2 (осн. и рез.)

Пределы относительной погрешности измерения силы тока, %                  ±1,0

Пределы относительной погрешности измерения напряжения, %              ±1,0

Пределы значений измерения частоты напряжения сети, Гц                        ±0,2

Постоянная счетчика в режиме измерений/поверки, имп/кВтч                    800/16000

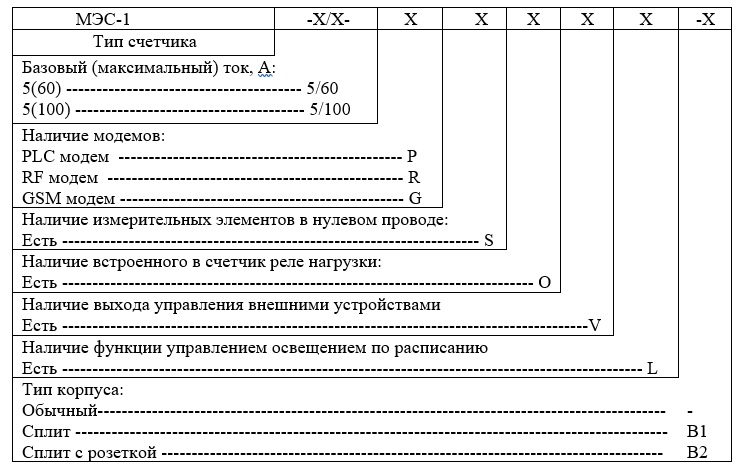

Структура обозначений
