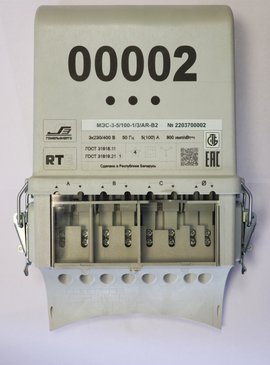

МЭС-3

Счётчик электроэнергии трёхфазный многофункциональный.

Прибор рекомендован для установки в местах произведения расчётов.

Монтируется в учётно-распределительный щиток.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации.

Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).

Основные и дополнительные интерфейсы связи:

радиоинтерфейс GSM/GPRS с передачей данных стандартов GPRS, 3G

проводной интерфейс RS-485

радиоинтерфейс RF

оптический интерфейс

Ключевые особенности

Функция управления наружным освещением по графику.

Электронные пломбы на корпусе и крышке зажимов.

Возможность хранить показания на начало суток (за 128 суток), на начало месяца за 36 месяцев, а также 30-минутный профиль нагрузки (по умолчанию) за 128 суток.

Наличие четырёх дискретных выходов.

Встроенное трёхфазное реле управления нагрузкой, предназначенное для коммутации фазных цепей тока счётчика (зависит от исполнения).

Наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей.

Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей в каждом журнале: по 500 событий.

Характеристики

Номинальное напряжение (Uном), В                                                               3×57,7/100,

      3х120/208,

      3х230/400

Расширенный рабочий диапазон напряжений, Uном                                 от 0,9 до 1,1

Установленный рабочий диапазон напряжений, Uном                               от 0,5 до 1,15

Номинальная частота сети fномин, Гц                                                             50

Диапазон изменения частоты сети, Гц                                                            50±2,5

Базовый (максимальный ток) Iб (Iмакс), А                                                      5(10) 5(60); 5(100)

Порог чувствительности счетчиков, Iб

• для класса точности 0,5S трансформаторного включения 0,001 Iном
• для класса точности 1 трансформаторного включения 0,002 Iном
• для класса точности 1 непосредственного включения 0,004 Iб

Количество тарифов                                                                                            от 1 до 4

Количество тарифных зон                                                                                  от 1 до 48

Количество суточных графиков тарификации                                               от 1 до 12

Количество тарифных сезонов                                                                          от 1 до 12

Количество тарифных годовых расписаний                                                   2 (осн. и рез.)

Пределы относительной погрешности силы тока, %                                   ±0,5-1.0

Пределы относительной погрешности напряжения, %                              ±0.5-1.0

Пределы значений измерения частоты , Гц                                                   ±0,1

Интерфейсы связи:

• цифровые со скоростью обмена 2400, 4800, 9600, 19200, 38400 бод
• оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод

RS485, RS232C по МЭК 61107

Класс защиты от поражения электрическим током по

ГОСТ 12.2.091-2002                                                                                               ||

Степень защиты оболочки по ГОСТ 14254-96    IP51,                                    категория 2

Габаритные размеры, мм, не более                                                                   280x170x80

Масса, кг                                                                                                                  2.0
