МЭС-3 в корпусном исполнении B2 (сплит)

Счётчик электроэнергии трёхфазный многофункциональный.

Имеет раздельные измерительный блок и модуль отображения информации.

Прибор рекомендован для установки в местах произведения расчётов, монтируется на опору ЛЭП.

Измеряет активную и реактивную энергию прямого и обратного направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным каналам связи.

Основные и дополнительные интерфейсы связи:

радиоинтерфейс RF

оптический интерфейс

Ключевые особенности

Конструкция корпуса позволяет быстро и безопасно провести монтаж/демонтаж измерительного модуля на опоре.

Учёт количества электроэнергии нарастающим итогом суммарно и раздельно, независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

Прозрачная крышка зажимов.

Электронные пломбы на корпусе и крышке зажимов.

Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика.

Широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);

Настраиваемый профиль нагрузки

Характеристики

Номинальное напряжение (Uном), В                                                         3×57,7/100,

3х120/208,

3х230/400

Расширенный рабочий диапазон напряжений, Uном                           от 0,9 до 1,1

Установленный рабочий диапазон напряжений, Uном                         от 0,5 до 1,15

Номинальная частота сети fномин, Гц                                                       50

Диапазон изменения частоты сети, Гц                                                      50±2,5

Базовый (максимальный ток) Iб (Iмакс), А                                                5(10) 5(60); 5(100)

Порог чувствительности счетчиков, Iб

•  – для класса точности 0,5S трансформаторного включения              0,001 Iном
•  – для класса точности 1 трансформаторного включения                    0,002 Iном
•  – для класса точности 1 непосредственного включения                    0,004 Iб

Количество тарифов                                                                                     от 1 до 4

Количество тарифных зон                                                                           от 1 до 48

Количество суточных графиков тарификации                                        от 1 до 12

Количество тарифных сезонов                                                                   от 1 до 12

Количество тарифных годовых расписаний                                            2 (осн. и рез.)

Пределы относительной погрешности силы тока, %                            ±0,5-1.0

Пределы относительной погрешности напряжения, %                       ±0.5-1.0

Пределы значений измерения частоты , Гц                                            ±0,1

Интерфейсы связи:

• цифровые со скоростью обмена 2400, 4800, 9600, 19200, 38400 бод
• оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод

RS485, RS232C по МЭК 61107

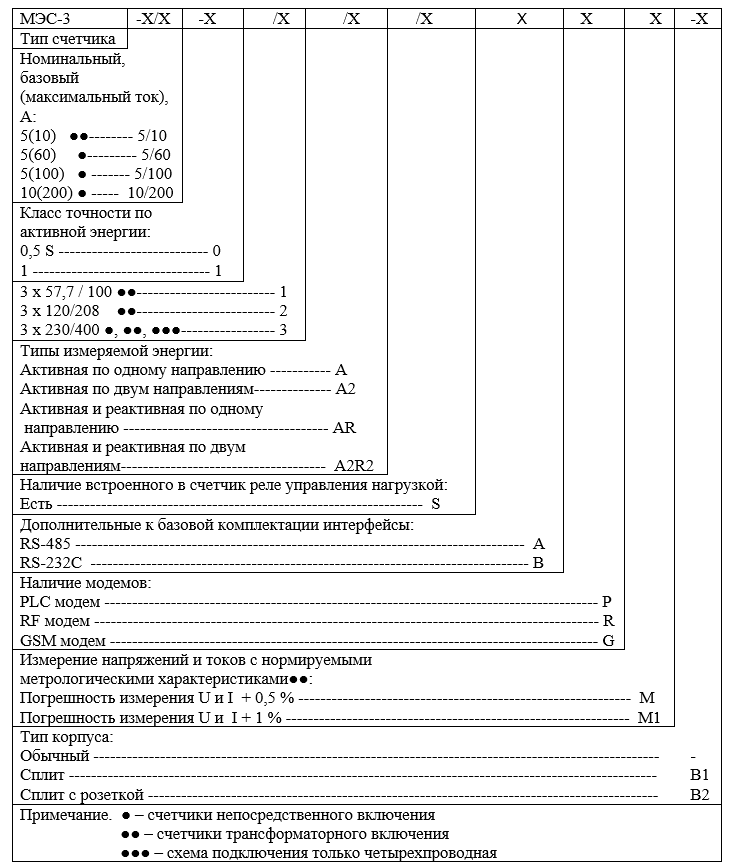

Структура обозначений
