МУФТЫ ДЛЯ СИЛОВОГО КАБЕЛЯ НА НАПРЯЖЕНИЕ ДО 10 кВ

      Муфты соединительные и концевые изготавливаются по ТУ РБ 37330270.001 – 99 «Муфты для силовых кабелей на напряжение до 10 кВ включительно из термоусаживаемых изделий, комплект деталей и монтажных материалов», соответствуют требованиям ГОСТ 13781.0 – 86.

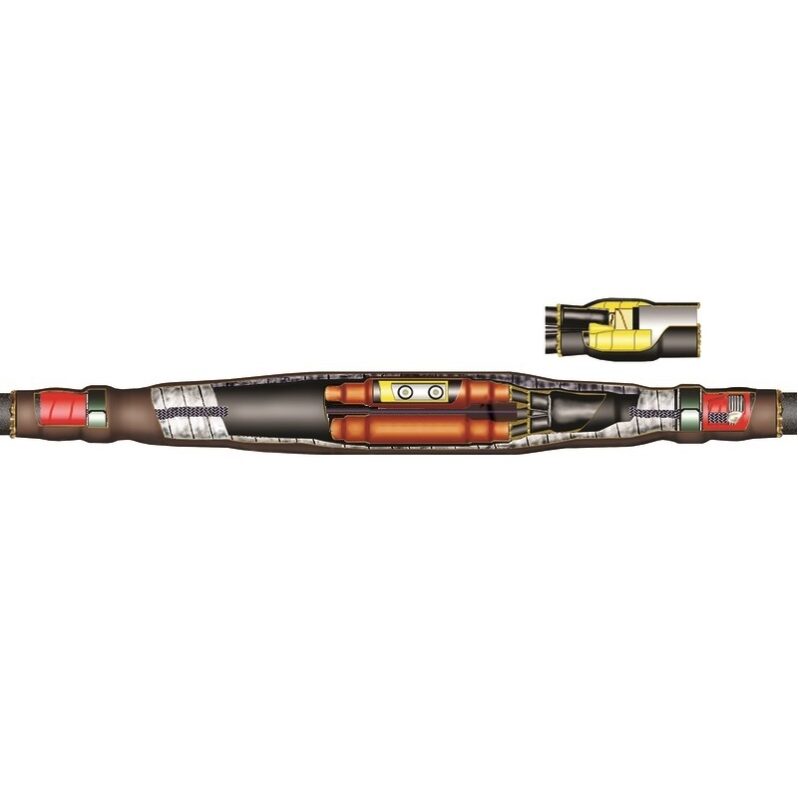

      Соединительные термоусаживаемые муфты СТп предназначены для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях.

      Концевые термоусаживаемые муфты внутренней установки КВТп предназначены для оконцевания кабелей на напряжение до 10 кВ. Устанавливаются внутри помещений.

      Концевые термоусаживаемые муфты наружной установки КНТп предназначены для оконцевания кабелей на напряжение до 10 кВ. Устанавливаются на открытом воздухе, в том числе в качестве мачтовых.

Диапазон допустимых температур окружающей среды от -50°Cдо +50°C, а также при относительной влажности до 98% и температуре до +35°C.

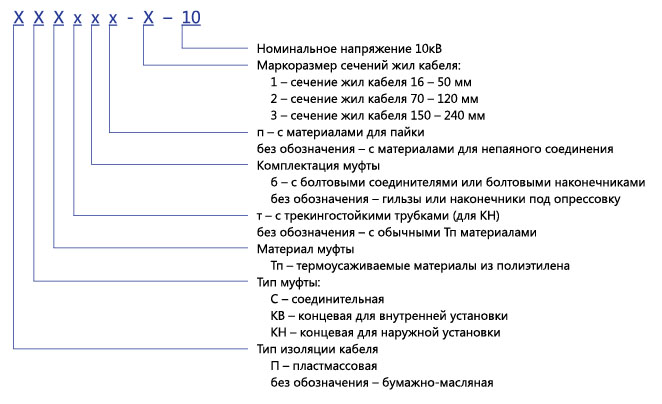

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МУФТ

Муфта для силового кабеля на напряжение 10 кВ

Муфты выпускаются в виде комплекта деталей и монтажных материалов.

К работе по монтажу муфт для силовых кабелей допускаются электромонтажники по кабельным сетям, прошедшие обучение со сдачей экзамена квалификационной комиссии.

При проведении монтажа муфт следует руководствоваться монтажной инструкцией, входящей в комплект муфт, не допуская изменений в технологии монтажа.

Муфты из термоусаживаемых материалов монтируют при соблюдении следующей технологии:

• выполняют разделку кабеля с последовательным удалением на определенной длине защитных покровов, брони, оболочки и изоляции. Очищают и обезжиривают все элементы разделанной части кабеля.
• выполняют соединение жил кабеля с помощью гильз соединительных (оконцевание кабеля выполняют с помощью наконечников), с последовательным восстановлением жильной и поясной изоляции;
• усадку деталей муфты производят с помощью пропановой горелки при температуре 120- 200°С. Пламя должно быть «мягким», желтоватого цвета, длиной не более 200 мм. Во избежание местных перегревов, разрывов термоусаживаемых изделий сопло горелки должно находиться в непрерывном движении, чтобы продолжительность контакта горючих газов с одним участком поверхности не превышала 2 секунд. Деталь считается полностью усаженной, когда ее поверхность станет гладкой, блестящей на вид и будет наблюдаться вытекание клея с обеих сторон;
• не допускается изгибание жил кабеля в корешке разделки до полного охлаждения термоусаживаемых деталей. При монтаже кабельных муфт электромонтажник должен соблюдать правила техники и противопожарной безопасности при работе с газовыми горелками.
