Полимерные изделия

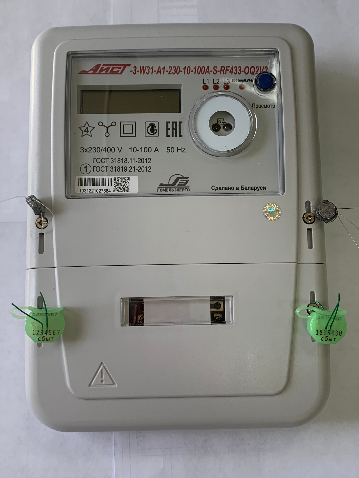

ПЛОМБА ПОЛИМЕРНАЯ МАРКИРОВОЧНАЯ

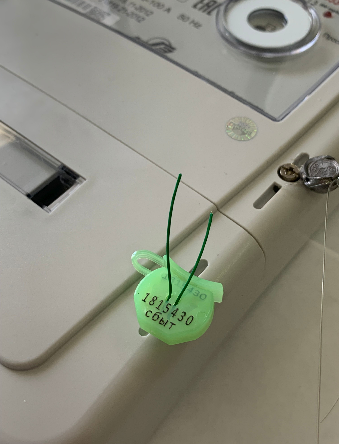

      Пломба полимерная маркировочная (далее – пломба) предназначена для опломбирования и защиты от несанкционированного вскрытия различных объектов: счетчиков, блоков управления, приборов упаковок, тары, сейфов, помещений, хранилищ, складов, контейнеров и иного оборудования.

      Допускается эксплуатация пломбы при воздействии следующих климатических факторов:

• изменению температуры окружающего воздуха от минус 40 ^оС до плюс 70 ^оС;
• воздействию изменения температуры окружающего воздуха;
• солнечного (ультрафиолетового излучения)
• стойкости к распространению огня

      Тип пломбы – защелка. Тип запорного механизма- ласточкин хвост. Тип запорного механизма   обеспечивает надежную фиксацию, что делает невозможным извлечение проволоки (лески) после установки пломбы. Тип маркировки корпуса и защелки пломбы – лазерная маркировка.

      Информация для нанесения по согласованию с заказчиком:

• товарный знак (логотип);
• идентификационный номер.

      Материал пломбы – полимер прозрачный, который обеспечивает четкий визуальный контроль за состоянием защелки и проволокой внутри корпуса.

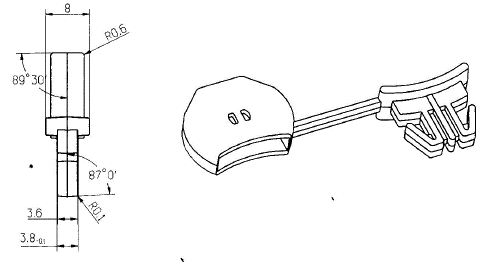

Габаритные размеры пломбы: 54 мм х 26,3 мм х 8 мм, диаметр отверстий 1,3 мм.

      Пломбы  упакованы в пакеты полиэтиленовые по 100 шт., далее в картонные ящики по 2000 шт. или 5000 шт.

      Упаковка может содержать другое количество изделий по согласованию с заказчиком.

      Допускается комплектация проволокой или леской мерной длины по согласованию с заказчиком.

      Пломба изготовлена и упакована в соответствии с требованиями технических условий ТУ BY 400069497.014-2020 и признана годной для применения.

      Срок хранения 24 месяца с даты изготовления.

КОРПУС ЩИТКА РАСПРЕДЕЛИТЕЛЬНОГО СИЛОВОГО УНИВЕРСАЛЬНОГО

ТУ BY400069497.008-2016

      Назначение: установка модульной коммутационной аппаратуры.

      Используется в электроэнергетике, промышленности, телекоммуникации, железнодорожном и автомобильном транспорте. Устанавливается как внутри помещения, так и на открытом воздухе.

   Конструкция щитка разработана с учетом эксплуатационного опыта энергетиков, габаритных размеров счетчиков электрической энергии, а также количества необходимой встраиваемой коммутационной аппаратуры.

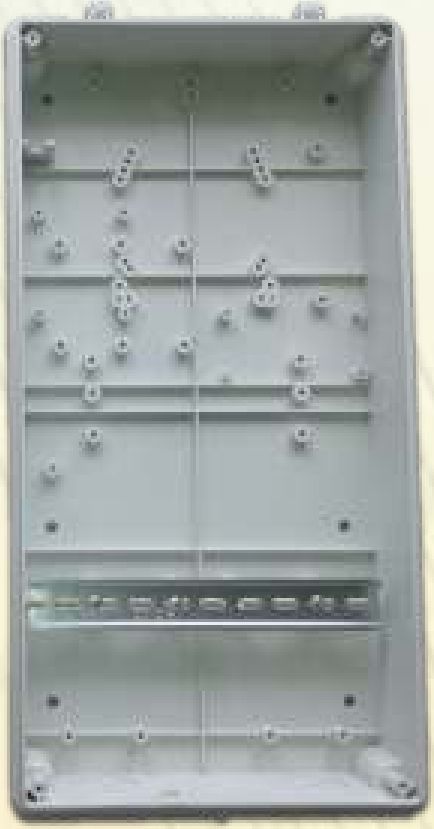

      Корпус щитка выполнен из полимерной композиции с высокими прочностными характеристиками, стойкой к ультрафиолету и перепаду температур.

      Конструкция щитка обеспечивает надежную защиту аппаратуры от проникновения пыли и влаги. По прочностным характеристикам полимерный корпус не уступает металлическому.

      Габаритные размеры полимерного корпуса щитка:

Высота – 542 мм
Ширина – 271 мм
Глубина – 150 мм.

      Для простоты и удобства монтажа различной коммутационной аппаратуры корпус щитка оснащен монтажными элементами.

      Степень защиты (IP54) обеспечивается конструктивными особенностями корпуса и установкой силиконового уплотнителя.

      Запирающие устройства защищают щиток от несанкционированного доступа.

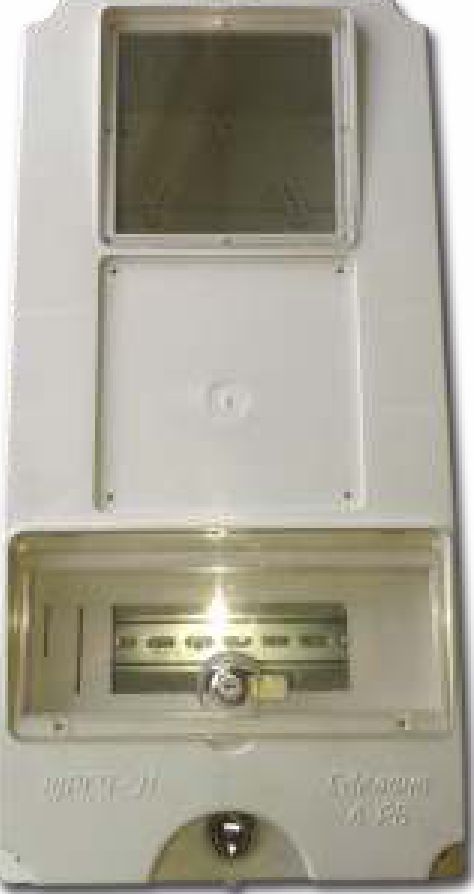

    Прозрачное окно в верхней части щитка позволяет осуществлять съем показаний счетчика учета электроэнергии. Доступ потребителя к автоматическим выключателям осуществляется через окно в нижней части щитка.

      Ввод и вывод кабеля внутрь щитка выполнен снизу через герметичные сальники.

      Корпус успешно прошел испытания на соответствие требованиям ТУ BY400069497.008-2016 в лабораториях Республики Беларусь.

      Продукция поставляется в сборе (согласно заявленной комплектации), упакованная в картонные ящики (коробки).

      Преимущества полимерного корпуса:

• высокие диэлектрические свойства;
• не требуется покраска;
• простота и удобство в обслуживании;
• малогабаритная конструкция;
• высокий уровень электробезопасности;
• степень защиты IP54;
• эстетический внешний вид;
• антивандальное исполнение;
• обеспечивает безопасность от распространения огня (категория горения V-0).

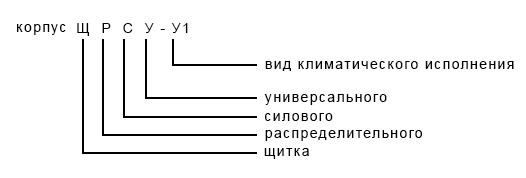

Структура условного обозначения корпуса щитка распределительного силового универсального

      Конструкция и габаритные размеры корпуса позволяют разместить в нем коммутационное оборудование, необходимое для организации:

• выносного учета электрической энергии как в однофазной, так и в трехфазной сети;
• распределительного устройства низкого напряжения;
• для мачтовой трансформаторной подстанции однофазной;
• распределения и учета наружного освещения.

При заказе корпуса щитка монтаж коммутационной аппаратуры осуществляется силами Заказчика в соответствии с проектом.

КРЕПЛЕНИЯ ПОЛИМЕРНЫЕ УНИВЕРСАЛЬНЫЕ

Для монтажа щитков учета электроэнергии выносных ЩУЭВ-У1 и щитков распределительных силовых универсальных ЩРСУ-У1 предусмотрены крепления полимерные универсальные.

      Детали крепления выполнены из полимерной композиции (цвет – серый RAL7035), стойкой к ультрафиолету и климатическим факторам внешней среды.

      Прочностные характеристики высокие и соответствуют требованиям технических условий на изделие ТУ BY400069497.010-2016 «Крепления полимерные универсальные».

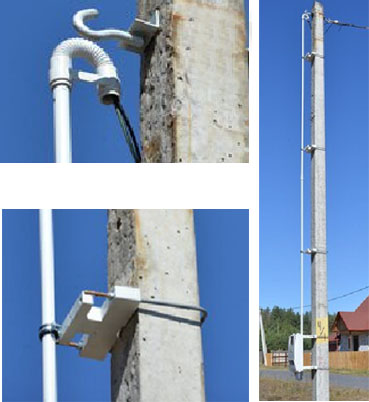

    Комплект креплений предусматривает возможность монтажа щитков на опору линий электропередачи или на выносную стойку, а также для крепления и фиксации труб для ввода и вывода кабеля.

      Поставляются крепления в комплектах, собранных из деталей. Тип и количество деталей комплекта зависят от места монтажа щитка и вида ввода и вывода кабеля.

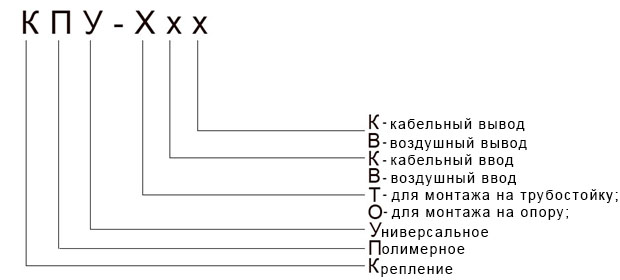

Структура условного обозначения креплений полимерных универсальных

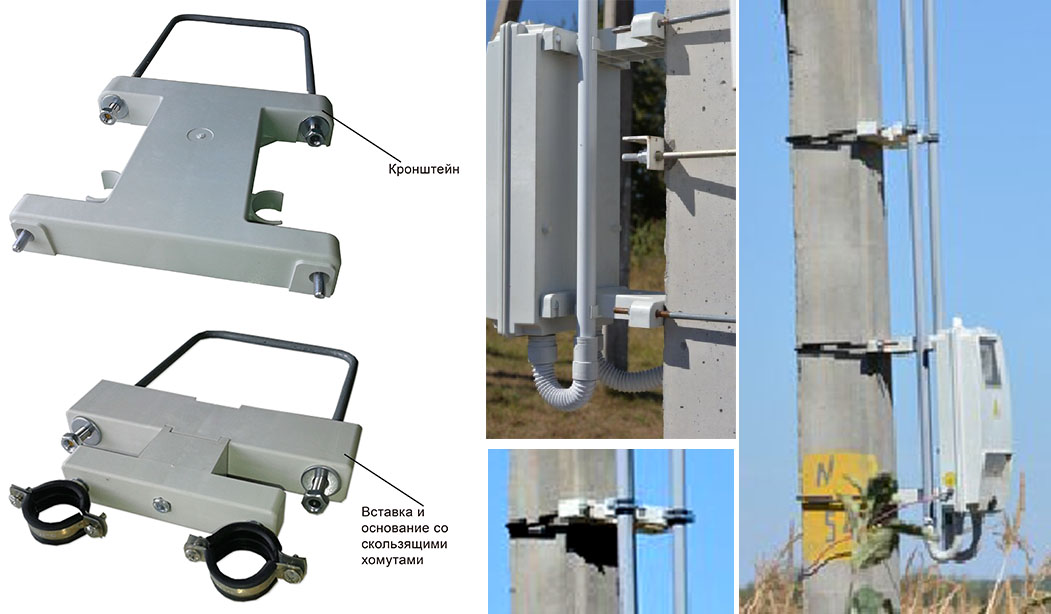

Для монтажа щитка на опоре применяется полимерный кронштейн в комплекте со скобой (металлической), на торцах которой предусмотрена резьба.

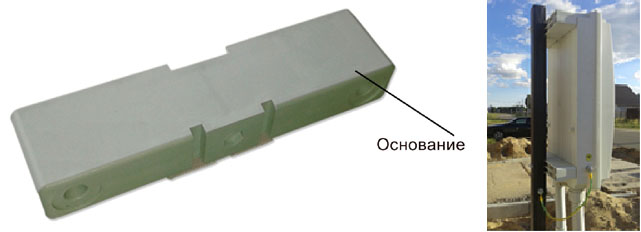

Для монтажа на выносной стойке применяется полимерное основание.

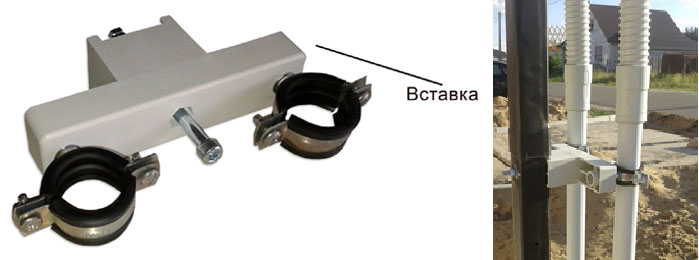

Для монтажа ввода и вывода кабеля на выносной стойке применяется вставка со скользящими хомутами.

Для крепления полимерных труб кабельных вводов и гибких муфт применяется фиксатор.

Применение креплений полимерных универсальных позволяет минимизировать затраты на сварочные и монтажные работы при установке щитков.

Эстетичный вид всей конструкции и ее компактность обеспечивают требования условий эксплуатации опор линий электропередачи.

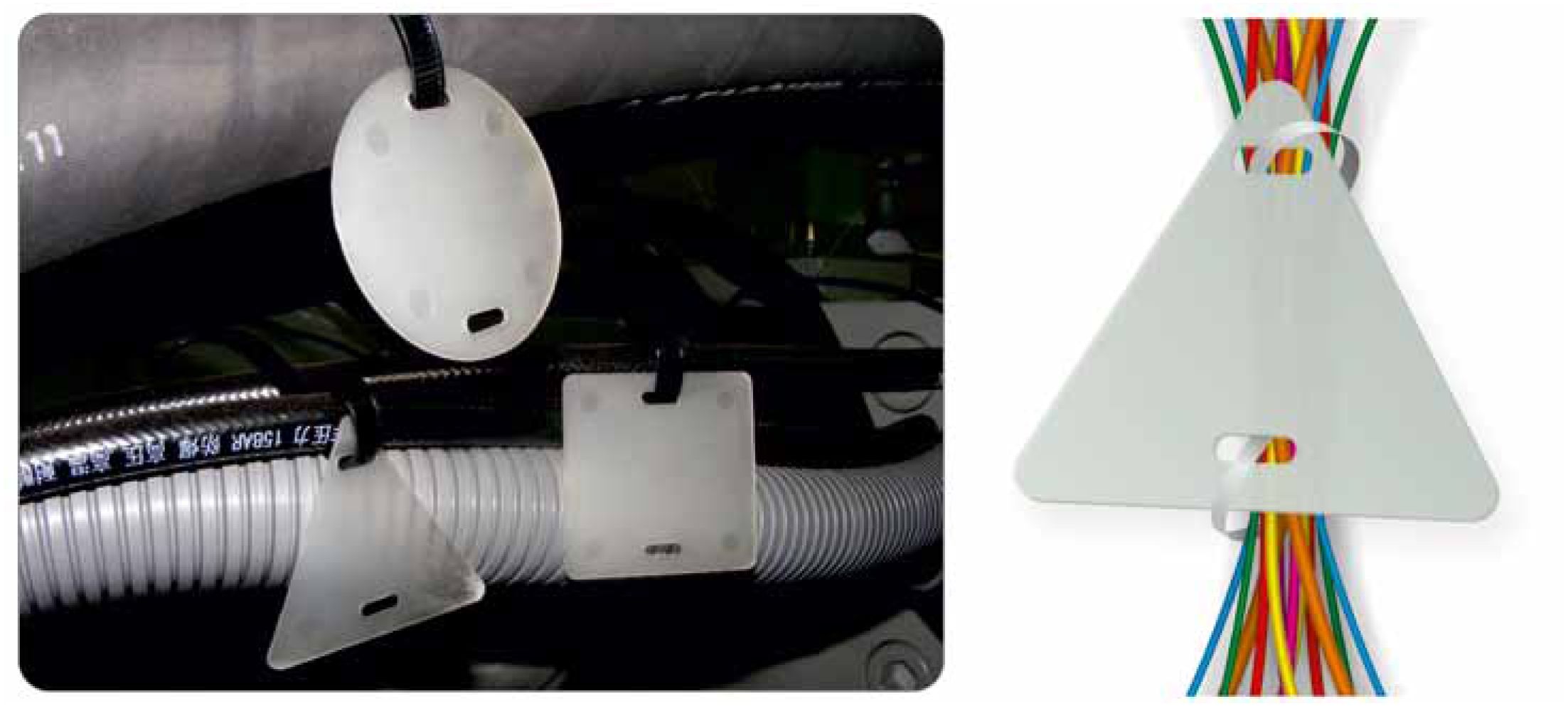

БИРКИ ПОЛИМЕРНЫЕ МАРКИРОВОЧНЫЕ

      Бирки полимерные маркировочные предназначены для маркировки кабелей, проводов, труб, металлоконструкций и т. д.Бирки изготовлены по техническим условиям ТУ BY400069497.006-2012, обладают стойкостью к воздействию климатических факторов:

• повышенной температуре не менее плюс 45°C;
• пониженной температуре минус 40°C.

    Использование бирки маркировочной удобно в тех случаях, когда маркируемые для отгрузки и транспортировки изделия не имеют поверхности, достаточной для наклеивания этикеток, например, как кабели. Бирки маркировочные несут информацию о товаре, материале, из которого он произведен, его технических характеристиках, условиях эксплуатации, компании- производителе и так далее. Надпись на бирках можно нанести маркером или несмываемыми чернилами.

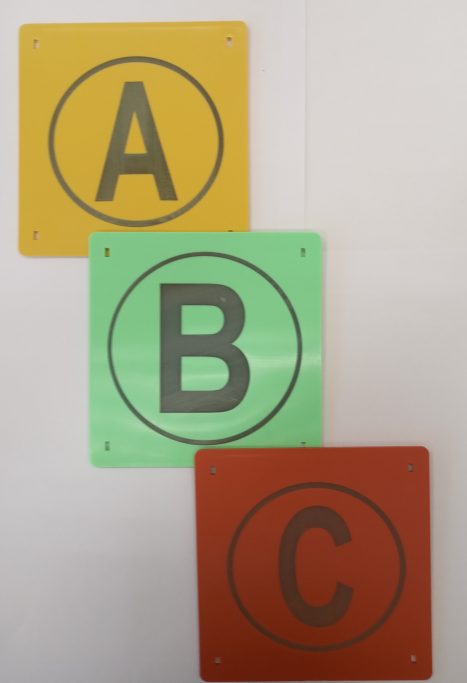

ТАБЛИЧКИ ИНФОРМАЦИОННЫЕ ПОЛИМЕРНЫЕ

ТУ 400069497.012-2018

• 280 мм х170 мм х4мм;
• 142 мм х 142мм х 4мм.

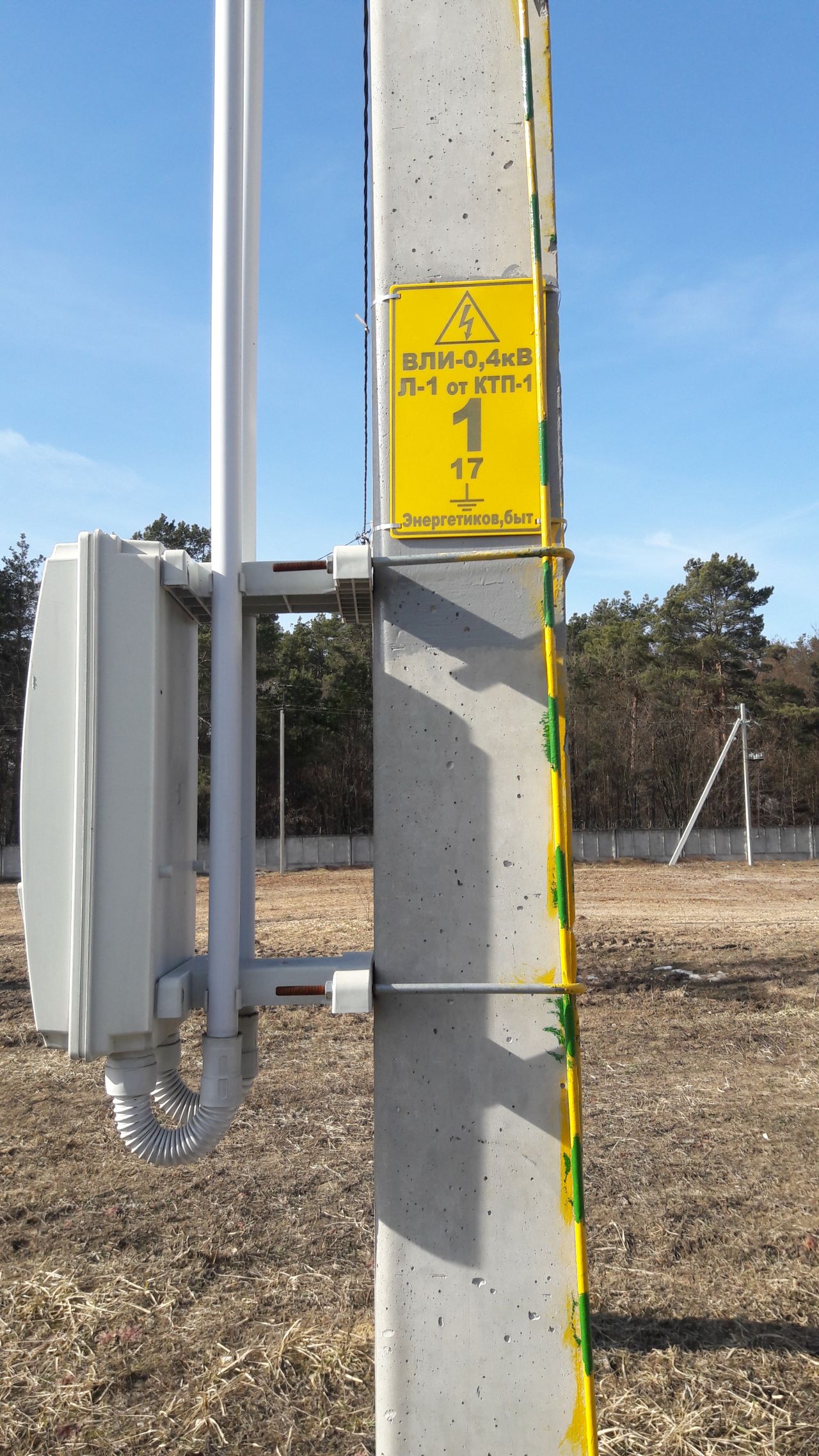

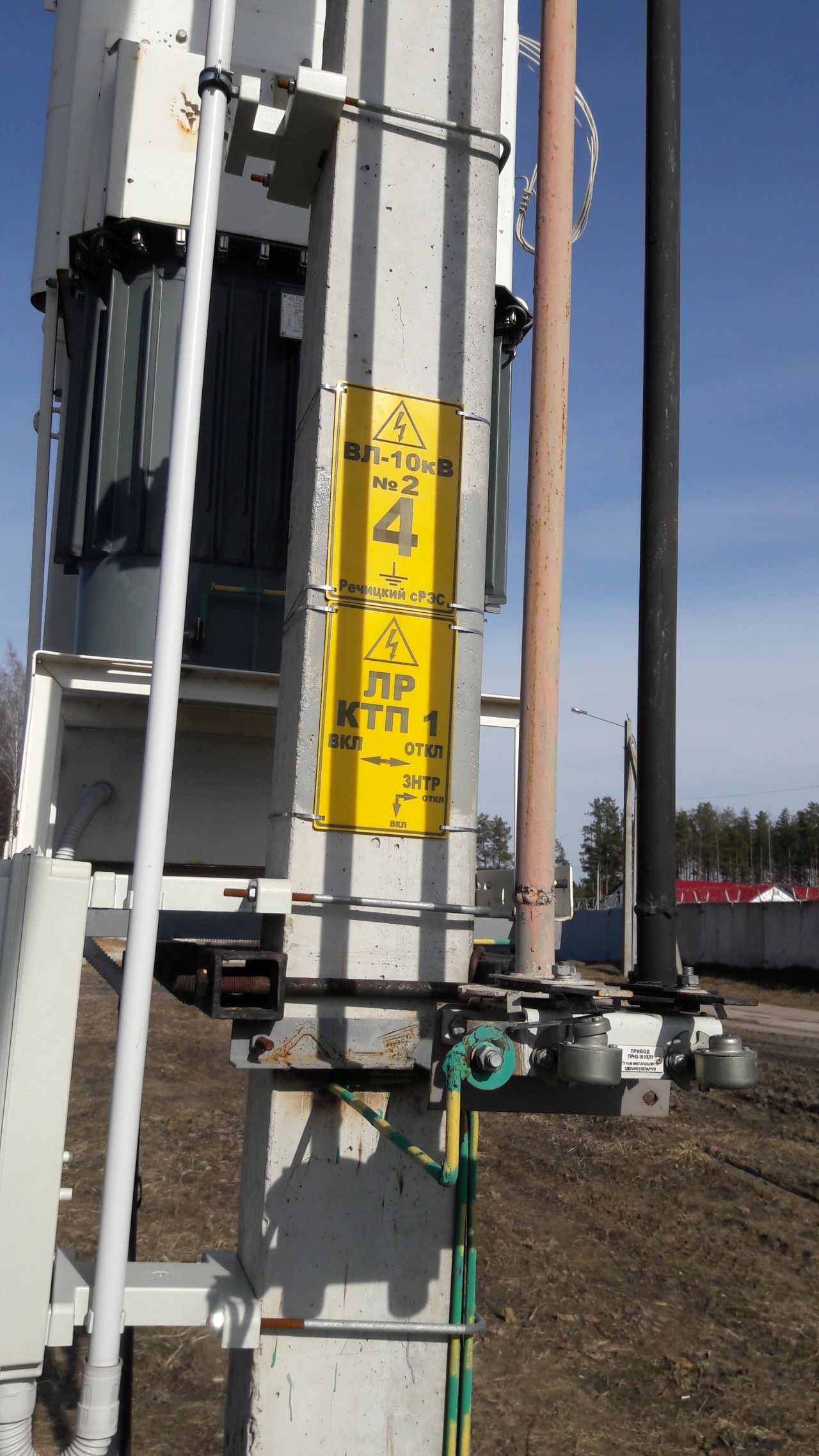

• заменяет надпись на опоре ЛЭП, нанесенную краской;
• сокращает расходы, связанные с нанесением надписей при использовании краски и трафарета;
• таблички изготовлены из полимерного материала, стойкого к воздействию климатических факторов: повышенной температуры плюс 40˚С, пониженной температуры минус 45˚С, изменению температуры среды от минус 45˚ С до плюс 40˚С, солнечного (ультрафиолетового) излучения;
• количество, цвет, информация для нанесения- согласно заявки Потребителя;
• срок  службы  не менее 24 месяца.
